IGBT trong bếp từ: Vai trò, cấu tạo và nguyên lý hoạt động

IGBT bếp từ là bộ phận cốt lõi giúp thiết bị vận hành ổn định, tiết kiệm điện và an toàn hơn. Hiểu rõ về linh kiện này sẽ giúp bạn lựa chọn, sử dụng và bảo trì bếp từ đúng cách, tận dụng tối đa giá trị của sản phẩm và yên tâm hơn mỗi khi vào bếp.

IGBT bếp từ là gì?

IGBT là viết tắt của từ “Insulated Gate Bipolar Transistor”, nghĩa là Transistor lưỡng cực cổng cách ly. Đây là một linh kiện bán dẫn có khả năng chuyển đổi và điều khiển dòng điện mạnh, tốc độ cao, được sử dụng phổ biến trong các thiết bị điện tử hiện đại, đặc biệt là bếp từ.

IGBT đóng vai trò như chiếc “cầu nối” giữa nguồn điện xoay chiều trong nhà và cuộn dây tạo từ trường của bếp từ. Nhờ có IGBT, bếp từ mới tạo ra dòng điện cao tần, sinh ra từ trường, làm nóng nồi chảo và giúp món ăn được nấu chín đều, nhanh chóng, tiết kiệm năng lượng.

Trên thị trường hiện nay, IGBT dùng cho bếp từ có nhiều loại, phân biệt chủ yếu dựa theo:

• Dòng điện chịu tải: Thường dùng loại 20A, 30A, 40A, tuỳ vào công suất bếp từ.
• Điện áp chịu tải: Đa phần IGBT sử dụng cho bếp từ có điện áp định mức từ 600V – 1200V.
• Thương hiệu sản xuất: Có nhiều thương hiệu như Infineon/Siemens (Đức), Fairchild (Mỹ), Fuji (Nhật), Toshiba (Nhật), v.v.
• Cấu trúc chân cắm: Có thể là 3 chân hoặc 4 chân tuỳ thiết kế bo mạch.

Việc lựa chọn loại IGBT phù hợp quyết định trực tiếp tới khả năng vận hành ổn định và bền lâu của bếp từ.

Các dòng bếp từ BlueStone nổi bật với IGBT “chất” từ Đức

Để giúp khách hàng an tâm tuyệt đối về độ ổn định, an toàn và tuổi thọ thiết bị, BlueStone trang bị cho nhiều dòng bếp từ những bộ IGBT cao cấp đến từ các thương hiệu hàng đầu thế giới như Infineon và Siemens (Đức). Dưới đây là một số mã sản phẩm tiêu biểu và loại IGBT trang bị kèm theo:

• Bếp từ đôi BlueStone ICB-6917/ICB-6920:  Trang bị 4 IGBT 20A Infineon (Đức) – dòng linh kiện chịu tải tốt, độ bền cao, vận hành êm ái.
• Bếp từ đôi BlueStone ICB-6948:  Trang bị 4 IGBT 40A Infineon (Đức) – dòng công suất cao, ứng dụng công nghệ TrenchStop + Fieldstop thế hệ mới, tăng hiệu suất đóng cắt, bền bỉ ngay cả với các chương trình nấu dài.
• Bếp từ đôi BlueStone ICB-6845:  Trang bị 3 IGBT 25A + 1 IGBT 30A Infineon (Đức) – phối hợp nhiều công suất cho khả năng điều khiển nhiệt chính xác, ổn định với nhiều vùng nấu.
• Bếp từ đôi BlueStone ICB-6869:  Trang bị 8 IGBT 50A Infineon (Đức) – dòng công suất rất lớn, tích hợp TrenchStop + Fieldstop 600V thế hệ thứ ba, đảm bảo vận hành mạnh mẽ, cực kỳ ổn định cho bếp đa vùng nấu hoặc công suất đặc biệt lớn.
• Bếp từ đôi BlueStone ICB-6825:  Trang bị 4 IGBT 30A Siemens (Đức) – dòng IGBT cao cấp, nổi tiếng về độ bền và hiệu quả bảo vệ mạch, vận hành bếp an toàn, tiết kiệm điện.
• Bếp từ đôi BlueStone ICB-6939:  Trang bị 4 IGBT 30A Siemens (Đức) – hoạt động ổn định trong môi trường nhiệt độ cao, đảm bảo bếp bền bỉ theo thời gian.
• Bếp từ đôi BlueStone ICB-6949:  Trang bị 4 IGBT 30A Siemens (Đức) – thế hệ mới, tăng hiệu quả đóng ngắt, bảo vệ mạch tối ưu.

• Tăng tuổi thọ cho bếp, hạn chế tối đa lỗi quá áp, quá nhiệt, chập mạch.
• Tiết kiệm điện năng, nấu ăn nhanh và an toàn hơn.
• Hiệu quả vượt trội, đặc biệt với các dòng bếp đa vùng nấu hoặc bếp công suất lớn.
• An tâm vận hành lâu dài, bảo hành chính hãng toàn quốc.

Vai trò của IGBT trong bếp từ

IGBT là “trái tim” của hệ thống công suất trong bếp từ, quyết định gần như toàn bộ hiệu suất, độ bền và tính an toàn cho thiết bị. Khi bếp từ hoạt động, dòng điện được IGBT đóng/mở liên tục với tần số cao, giúp cuộn dây tạo ra từ trường mạnh mà vẫn kiểm soát được lượng điện tiêu thụ.

Một chiếc bếp từ sử dụng IGBT chất lượng cao sẽ có những ưu điểm rõ rệt:

• Tiết kiệm điện năng: IGBT kiểm soát tốt dòng điện, tối ưu hóa mức tiêu thụ năng lượng trong suốt quá trình nấu.
• Tăng hiệu suất làm nóng: Dòng điện cao tần qua IGBT tạo từ trường mạnh, giúp làm nóng nhanh, món ăn chín đều, giữ được dưỡng chất.
• Vận hành ổn định: IGBT tốt giúp bếp vận hành liên tục, không bị ngắt quãng, hạn chế các lỗi thường gặp như bếp tự tắt, nấu chậm, báo lỗi nhiệt.
• An toàn: Kiểm soát nhiệt và dòng điện, tự động ngắt khi quá tải, bảo vệ bo mạch và các linh kiện khác.
• Tăng tuổi thọ bếp: Hạn chế cháy nổ, quá nhiệt, bảo vệ các linh kiện quan trọng bên trong, giảm nguy cơ hư hỏng.

Bếp từ nào dùng IGBT chính hãng, chất lượng cao sẽ có tuổi thọ lâu hơn, tiết kiệm chi phí sửa chữa, mang lại sự yên tâm khi sử dụng cho cả gia đình.

Nguyên lý hoạt động

Khi người dùng bật bếp từ và chọn mức công suất, vi xử lý của bếp sẽ gửi tín hiệu đến IGBT trên bo mạch. IGBT thực hiện nhiệm vụ “đóng/mở” mạch điện với tần số cao (thường từ 20 – 40 kHz). Dòng điện xoay chiều (AC) được chuyển đổi thành dòng điện một chiều (DC), sau đó nhờ IGBT, dòng điện này được “cắt” thành các xung điện cao tần cung cấp cho cuộn dây cảm ứng nằm dưới mặt kính bếp.

Cuộn dây này sinh ra từ trường biến thiên nhanh chóng, chỉ khi đặt nồi/chảo đáy nhiễm từ lên bếp thì đáy nồi sẽ bị cảm ứng và sinh nhiệt, làm chín thức ăn. IGBT kiểm soát chính xác lượng điện đi vào cuộn dây để bếp chỉ tỏa nhiệt đúng lúc, đúng lượng, tránh lãng phí, không làm nóng không khí xung quanh hay mặt kính bếp.

Nếu IGBT gặp sự cố, toàn bộ quá trình trên sẽ bị ngưng trệ, bếp không thể làm nóng hoặc hoạt động không ổn định.

Cấu tạo & vị trí lắp đặt IGBT trên bo mạch bếp từ

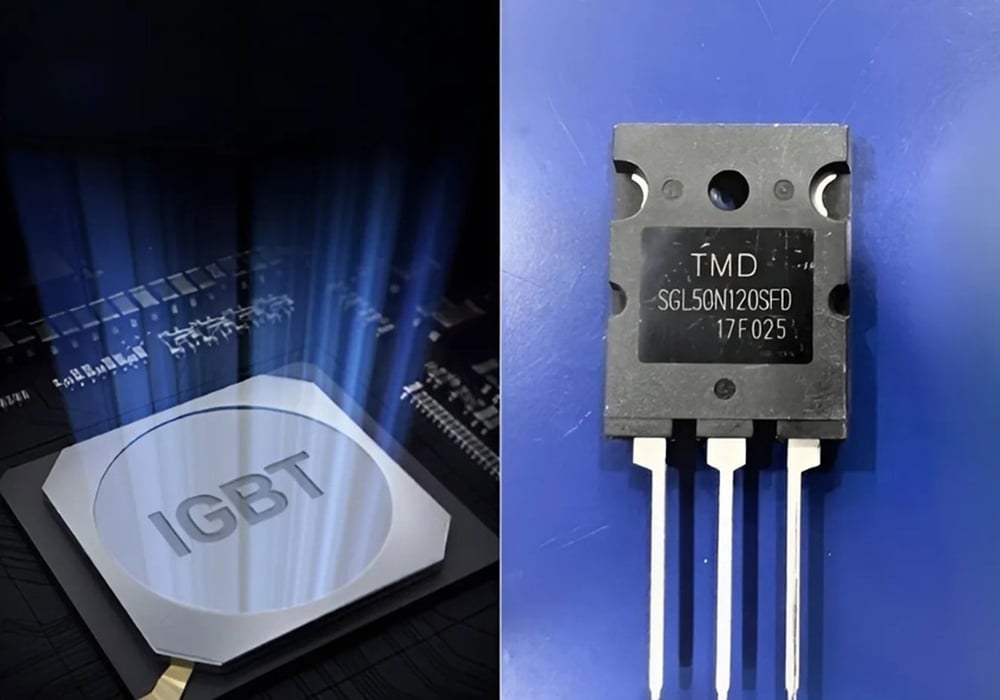

IGBT là một linh kiện bán dẫn có dạng hình chữ nhật hoặc vuông nhỏ, thường có 3 hoặc 4 chân cắm, được hàn trực tiếp lên bo mạch công suất của bếp từ.

Cấu tạo:

• Phần thân IGBT là lớp bán dẫn silicon cao cấp, bên ngoài được bọc vật liệu cách nhiệt chắc chắn.
• Ba chân chính: chân Gate (cổng điều khiển), chân Collector (thu dòng), chân Emitter (phát dòng).
• Một số loại có thêm chân Driver để tăng khả năng đóng cắt.

Vị trí lắp đặt:

IGBT được gắn trực tiếp lên bo mạch công suất (main board), thường đặt gần cuộn dây cảm ứng và bộ tản nhiệt (quạt gió, lá nhôm tản nhiệt). Ngoài ra, trên bề mặt bo mạch có thể dán nhãn linh kiện giúp người dùng nhận diện vị trí IGBT dễ dàng.

Khi cần kiểm tra, vệ sinh hoặc thay thế, kỹ thuật viên sẽ tháo nắp bếp, xác định vị trí IGBT bằng mắt thường hoặc dựa trên sơ đồ mạch in đi kèm.

Dấu hiệu IGBT bếp từ bị hỏng

Dù là linh kiện bền bỉ, IGBT vẫn có thể bị hư hại do sử dụng lâu năm, nguồn điện không ổn định hoặc tác động vật lý, nhiệt độ quá cao. Một số dấu hiệu nhận biết IGBT bếp từ bị lỗi bao gồm:

• Bếp không nóng hoặc chỉ bật nguồn nhưng không nấu được: Bạn bật nguồn bếp từ thấy đèn báo sáng, màn hình hiển thị bình thường nhưng không làm nóng nồi dù đã chọn mức công suất. Đây là dấu hiệu điển hình của IGBT bị hỏng, không thể tạo dòng điện cao tần cho cuộn dây cảm ứng.
• Báo lỗi, phát tiếng kêu lạ, ngắt nguồn liên tục: Bếp từ có thể báo các mã lỗi như E1, E5, hoặc phát ra tiếng bíp lạ, tự động ngắt nguồn khi đang sử dụng, nấu được vài phút lại dừng. Các hiện tượng này thường do IGBT hoạt động không ổn định, bị chập mạch hoặc quá tải.
• Kiểm tra thấy IGBT quá nóng hoặc có dấu hiệu cháy nổ, nứt vỡ vỏ: Khi tháo nắp kiểm tra, IGBT thường rất nóng, bề mặt sạm đen, vỏ bị nứt, phồng hoặc thậm chí chảy nhựa, cháy linh kiện. Lúc này cần thay IGBT mới, nếu không sẽ gây hỏng thêm nhiều bộ phận khác.

Ngoài ra, IGBT hỏng còn có thể khiến bếp từ phát ra mùi khét, sụt áp hoặc chập điện làm nhảy CB, mất an toàn khi sử dụng.

Kinh nghiệm sử dụng bếp từ để bảo vệ IGBT

Để bảo vệ IGBT, kéo dài tuổi thọ cho bếp từ và hạn chế chi phí sửa chữa, bạn nên áp dụng một số kinh nghiệm sử dụng thực tế sau:

• Đảm bảo nguồn điện ổn định, không bật tắt liên tục ở công suất lớn: Nên dùng ổ cắm riêng cho bếp từ, tránh chia sẻ cùng lúc với thiết bị công suất lớn khác. Nếu khu vực bạn ở hay bị sụt áp, nên lắp thêm ổn áp để bảo vệ bo mạch và IGBT. Không nên bật/tắt bếp liên tục ở mức công suất cao, vì IGBT dễ bị nóng và xuống cấp nhanh.
• Vệ sinh và kiểm tra quạt tản nhiệt thường xuyên để tránh IGBT quá nóng: IGBT hoạt động sẽ sinh nhiệt mạnh, nếu quạt gió bị bụi bẩn, hỏng hoặc khe tản nhiệt bị bít kín, nhiệt không thoát ra được sẽ gây hỏng linh kiện. Bạn nên vệ sinh lỗ thông gió, quạt gió định kỳ (khoảng 3-6 tháng/lần), giữ bếp ở nơi khô ráo, thông thoáng.
• Không sử dụng bếp liên tục trong thời gian dài mà không nghỉ: Nên chia nhỏ thời gian nấu, mỗi lần sử dụng bếp từ công suất cao (ví dụ, chiên rán, hầm lâu), sau 45–60 phút nên để bếp nghỉ vài phút cho quạt làm mát IGBT và bo mạch, tránh tích nhiệt lâu gây hỏng linh kiện.
• Sử dụng nồi/chảo đúng chuẩn, tránh quá tải công suất: Chỉ dùng nồi/chảo đáy phẳng, nhiễm từ, kích thước phù hợp với từng vùng nấu. Tránh đặt nồi quá to, vượt mức công suất bếp, vì IGBT phải làm việc với tải lớn, dễ sinh nhiệt cao, giảm tuổi thọ. Khi nấu, nếu thấy bếp nóng bất thường hoặc báo lỗi, nên dừng lại để kiểm tra trước khi tiếp tục.

Bên cạnh đó, nên đọc kỹ hướng dẫn sử dụng từng model bếp từ, chú ý các cảnh báo về bảo trì, kiểm tra định kỳ của nhà sản xuất để phòng tránh hỏng hóc sớm.

IGBT là linh kiện quan trọng quyết định hiệu suất và độ bền của bếp từ. Sử dụng và bảo vệ IGBT đúng cách không chỉ giúp bếp vận hành ổn định, tiết kiệm điện mà còn yên tâm hơn mỗi khi vào bếp. Nếu bạn cần tư vấn chọn mua bếp từ chính hãng, linh kiện chất lượng hay hỗ trợ sửa chữa, hãy liên hệ BlueStone để được hướng dẫn tận tình và nhận ưu đãi tốt nhất cho không gian bếp gia đình.
